概   述

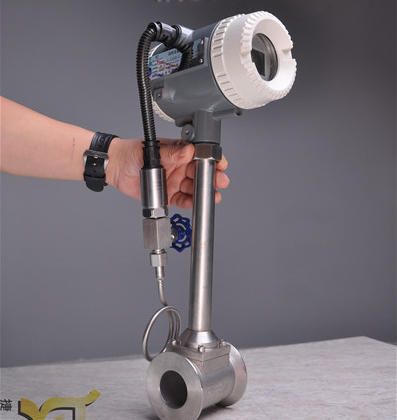

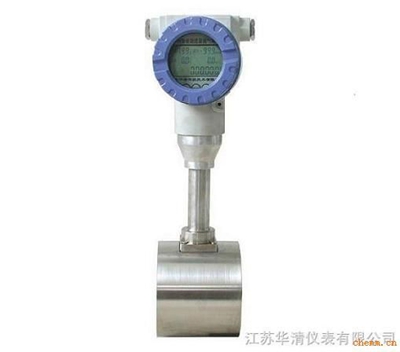

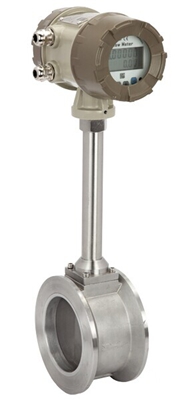

兩線制4-20mA渦街流量計是速度式流量計的一種， 它以卡門渦街理論為基礎， 采用壓電晶體檢

測流體通過管道內渦街發生體所產生的漩渦頻率， 從而測量出流體的流量。 本系列渦街流量

計是綜合吸收發達國家先進技術和總結多年研究生產經驗的基礎上進行精心設計的產品， 實

現了產品智能化、標準化、系列化、通用化、生產模具化、確保產品質量的美觀性。具有電

路先進、功耗微低、量程比寬、結構簡單、阻力損失小、堅固耐用、用途廣、使用壽命長、

工作穩定、便于安裝調試等特點。廣泛應用于石油、化工、電力、輕工、動力供熱等行業，

也可以用于城市供水、醫療行業流體管道的流量測量。

特   點

●? 無可動部件，長期穩定，結構簡單便于安裝和維護。

●   傳感器輸出為脈沖信號，其頻率與被測流體的實際流量成線性，零點無漂移，性能十分

穩定，結構形式多樣，有管道式、插入式流量傳感器形式。

●   精確度較高，通常液體的測量精度為±1.0%，氣體的測量精度為 1.5%。

●? 測量量程范圍寬，在雷諾數為 2×10⁴ ~7×10 ⁶ 范圍內，可達 1:20。

●? 壓損?。s為孔板流量計的 1/4~1/2），屬于節能流量?jī)x表。

●? 安裝方式靈活， 根據現場工藝管道不同， 可以水平、 垂直和不同角度傾斜安裝。

●? 采用消擾電路和抗振動傳感頭，具有一定抗環境振動性能。

●? 采用超低功耗微處理器技術，1 節 3.6V10AH 鋰電池可使用 5 年以上。

●? 由軟件對儀表系數非線性進行修正，提高測量精度。

●   壓力損失小，量程范圍寬。

●   采用 EEPROM 對累積流量進行掉電保護，保護時間大于 10 年。
