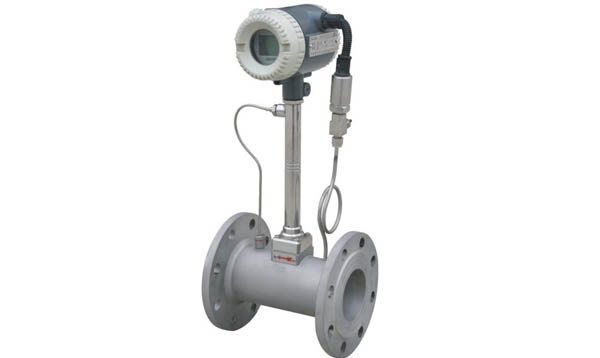

產品名稱：溫壓一體化渦街流量計
產品型號：
產品報價：￥面議
產品特點：溫壓一體化渦街流量計是以全新的設計理念，將溫度、壓力、流量信號集于一體，通過智能數字處理器將三種信號混合處理后輸出一個補償后的標準流量，從而實現了對氣體、蒸汽的溫壓補償功能。
溫壓一體化渦街流量計的詳細資料：
一、產品概述：
溫壓一體化渦街流量計是以全新的設計理念，將溫度、壓力、流量信號集于一體，通過智能數字處理器將三種信號混合處理后輸出一個補償后的標準流量，從而實現了對氣體、蒸汽的溫壓補償功能。由于采用了智能一體化的設計理念，因此，溫壓一體化渦街流量計具有結構緊湊、安裝使用維護方便的特點
溫壓一體化渦街流量計是依據卡門旋渦原理進行封閉管道流體流量測量的新型流量計。因其具有良好的介質適應能力，無需溫度壓力補償即可直接測量蒸汽、空氣、氣體、水、液體的工況體積流量，配備溫度、壓力傳感器可測量標況體積流量和質量流量，是節流式流量計的理想替代產品。
為提高的耐高溫及抗振動性能，新近開發出了改進型渦街流量傳感器，因其獨特的結構和選材使該傳感器可在高溫(350℃)、強振動(≤1g)的惡劣工況下使用。在實際應用中，往往最大流量遠低于儀表的上限值，隨著負荷的變化，最小流量又往往會低于儀表的下限值，儀表并非工作在它的最佳工作段，為了解決這一問題，通常采用在測量處縮徑提高測量處的流速，并選用較小口徑的儀表以利于儀表的測量，但是這種變徑方式必須在變徑管與儀表間有長度為15D以上的直管段進行整流，使加工、安裝都不方便。
最新研制的縱斷面形狀為圓弧變徑整流器，溫壓一體化渦街流量計具有整流、提高流速及改變流速分布多重作用，其結構尺寸小，僅為工藝管內徑的1/3，與渦街流量計作成一體，不僅不需要另外附加一段直管段，還可以降低對工藝管直管段的要求，安裝非常方便。
為了使用方便，電池供電的本地顯示型溫壓一體化渦街流量計采用微功耗高新技術，采用鋰電池供電可不間斷運行一年以上，節省了電纜和顯示儀表的采購安裝費用，可就地顯示瞬時流量、累積流量等。還帶有溫度傳感器，可以直接測量出飽和蒸汽的溫度并計算出壓力，從而顯示飽和蒸汽的質量流量。溫壓補償一體型帶有溫度、壓力傳感器，用于氣體流量測量可直接測量出氣體介質的溫度和壓力，從而顯示氣體的標況體積流量。
二.原理
在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦，如圖1所示
旋渦列在旋渦發生體下游非對稱地排列。
設旋渦的發生頻率為f，被測介質平均流速為 ，旋渦發生體迎流面寬度為d，表體通徑為D，即可得到以下關系式：
f=SrU1/d=SrU/md (1)
式中 U1--旋渦發生體兩側平均流速，m/s；
Sr--斯特勞哈爾數；
m--旋渦發生體兩側弓形面積與管道橫截面面積之比
管道內體積流量qv為
qv=πD2U/4=πD2mdf/4Sr (2)
K=f/qv=[πD2md/4Sr]-1 (3)
式中 K--流量計的儀表系數，脈沖數/m3(P/m3)。
K除與旋渦發生體、管道的幾何尺寸有關外，還與斯特勞哈爾數有關。斯特勞哈爾數為無量綱參數，它與旋渦發生體形狀及雷諾數有關。
二、功能特點
● 表體中同時集成溫壓補償補償功能，可測量流體的標準體積流量或標準質量流量。
● 全智能化、數字化電路設計，可自動補償被測流體密度或標況體積計算。
● 全新的數字濾波和修正功能使流量測量更加精準可靠。
● 電池供電型無需外接電源既可連續工作兩年以上。
● 全新點陣漢字液晶顯示，使用操作更方便。
三、技術參數
測量介質： 液體、氣體、蒸汽
介質粘度： 小于10cp
介質溫度： -50℃——+400℃
本體材料： 1Cr18Ni9Ti(其他材料協議供貨)
傳感器密封： 石墨墊片（特殊根據要求）
環境溫度： -30℃——+80℃（特殊根據要求）
公稱直徑：
管道式：DN15——DN300；
插入式：DN200-2000mm
測量精度：
液體:測量值的±0.5%（特殊）
氣體：測量值的±0.5%
量程比： 10：1
壓力等級： PN25，PN40（高壓可特殊制造）
連接方式：
夾持式 DN15—DN300
法蘭式 DN15--DN300。
插入式 DN200-DN2000
防爆形式：
隔爆型 Ex dⅡBT4-T6
本安型 Ex iaⅡCT4-T6
防護等級： IP67
轉換器殼體： 壓鑄鋁,上漆
供電電壓： 12——36VDC或3.6V電池
輸出信號: 兩線制4--20mA電流輸出
現場顯示： 可編程設定顯示瞬時流量、累積流量
通訊方式： RS485通迅
