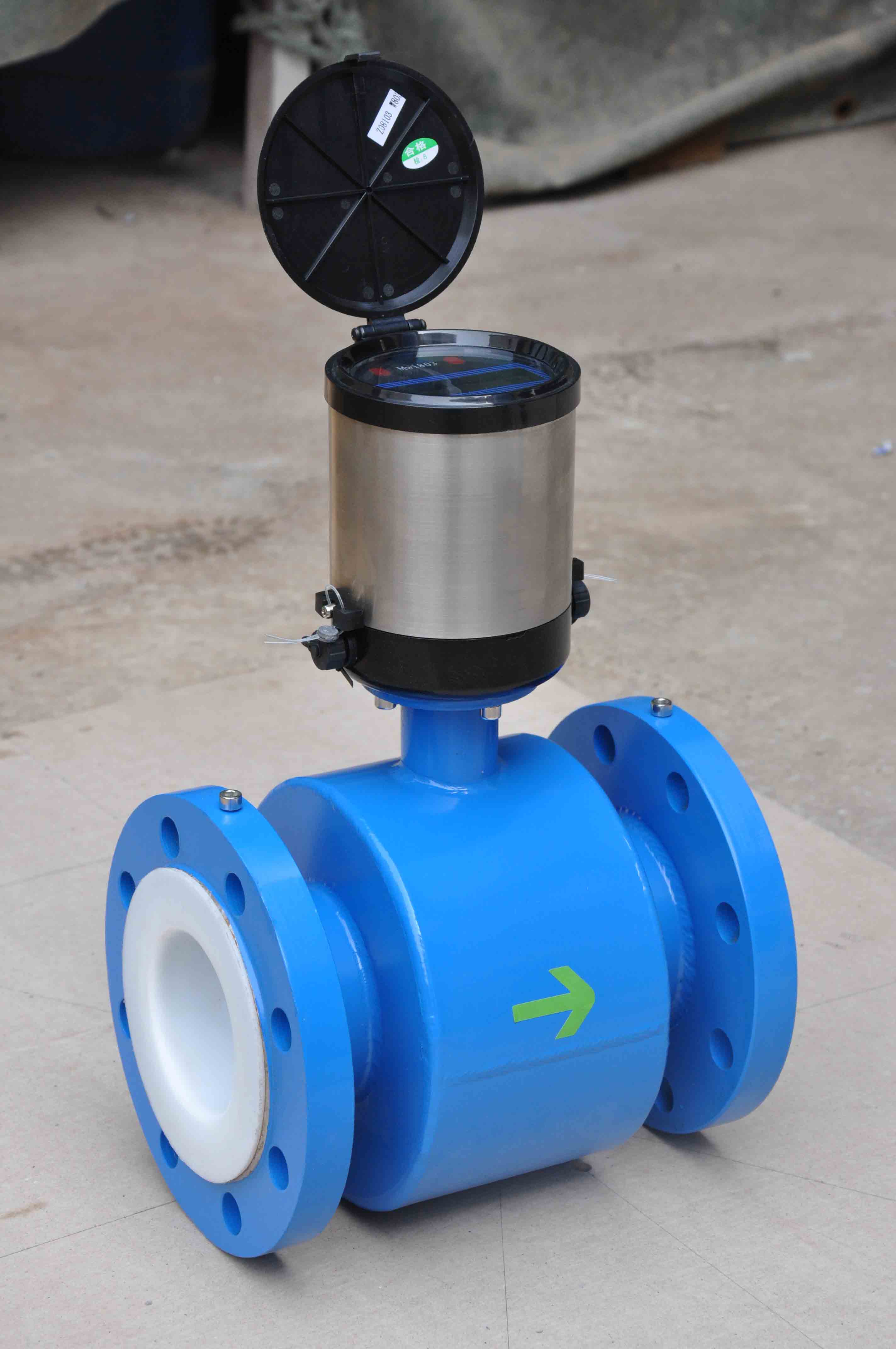

產品名稱：電池供電電磁流量計（帶壓力顯示）
產品型號：電池供電
產品報價：￥面議
產品特點：無
電池供電電磁流量計（帶壓力顯示）的詳細資料：
1工作原理
電磁流量傳感器是使用法拉第電磁感應定律制成的，當導電液體沿丈量管在交變磁場中做與磁力線垂直方向運動時，導電液體切開磁力線發生感應電勢，在與丈量管軸線和磁力線彼此垂直的管壁上安裝了一對電極，該電極把發生的感應電勢檢出。此感應電勢與流量成正比，測出該感應電勢就可導出經過傳感器的流量。如圖（4.1）所示。此流量信號（感應電勢）輸入轉換器經放大轉換成與流量信號成正比的數字量信號，由此完成流量丈量。
2布局組成
電池供電電磁流量計由電磁流量轉換器和電磁流量傳感器兩部分組成。
電磁流量傳感器：傳感器首要作用是把流量信號成為電信號，它又由丈量管、電極、外殼等組成。
電磁流量轉換器：轉換器的首要作用是把傳感器送來的電信號經內部處置后變?yōu)閿?shù)字量信號，由此完成流量的丈量。
電池供電電磁流量計布局圖1轉換器 2傳感器
3功用
電池供電電磁流量計選用特別規劃的傳感器勵磁系統，和高性能鋰電池供電系統，并選用了 16位嵌入式超微功耗處置器，具有以下功用：
1、全數字量信號處置，丈量安穩、丈量精度高抗攪擾能力強
2、主動雙向流量丈量、現場瞬時流量、正反向累計總量顯現
3、自確診毛病報警
4、GSM數據無限遠傳
用戶經過強壯的GSM/GPRS遠程管理軟件系統可完成流量數據的無線遠傳，存儲等功用。
4技術指標
公稱通徑：DN10-DN1200 DN150-DN6000（可選刺進式電磁流量計）
公稱壓力：0.6～4.0Mpa（特別壓力可定制）
精 確 度：±0.2%、±0.5%
丈量規模：0.02～8m/s
丈量介質（電導率）：〉20μs/cm
介質溫度：-20℃～180℃
環境溫度：-10℃～160℃
環境濕度：≤95%（相對濕度）
供電辦法：3.6V/DC內置鋰電池供電，接連作業時間5-10年 （3.6V、12V）
電極資料：316L不銹鋼，HC、HB、鈦、鉭、鉑、銥合金
襯里資料：氯丁橡膠、聚氨脂橡膠、PTFE、F46、PFA
連接辦法：法蘭式、刺進式、夾持式（可選）
布局形式：一體型、分體型 （可選）
防護等級：IP68 、IP65（可選）
顯現辦法：LCD大屏幕液晶顯現瞬時流量、流速、（壓力），正、反向累積總量以及報警提示符
輸出信號：脈沖輸出0.0001-10，頻率輸出1-1000HZ恣意設置（無源光耦輸出）
通訊辦法：GSM/GPRS無線數據遠傳（短信形式數據包）
5特色1.專為水工業規劃，滿足城市供水確保精確的水費計算，廣泛應用于城市供水（冷水）、城市取暖（熱水）、污水處置、水利工程等行業。不受水質攪擾，無環繞、阻塞表象，簡直無壓力丟失，可長時間可靠接連作業。格外適用于大流量供熱。
2.選用特別規劃的傳感器勵磁系統和智能化的系統，并選用了16位嵌入式超微功耗處置器，全數字量信號處置，作業安穩、丈量精度高、抗攪擾能力強等特色，完成主動雙向流量丈量，現場瞬時流量，正反向累計總量顯現，自確診毛病報警，GSM/GPRS數據無線遠傳等功用，用戶經過強壯的GSM/GPRS遠程管理軟件系統可完成流量數據的無線遠傳、存儲等功用。并能完成3.6V/12V或220V多路電源的主動切換。
3.在精確計量的基礎上，外表和操控部分集為一體，完成管路的主動堵截與接通操作。智能電動調節閥門在開啟時動作緩慢，避免了液體流速過快，對外表自身形成損壞，避免危險事故的發作。閥門的開啟需求用戶預先付費。當用戶余額不足時，系統會主動向用戶手機上發送短信，提示用戶趕快充值；當用戶無余額時，系統主動發送指令，關閉閥門，堵截管路。待用戶充值后，閥門主動開啟，接通管路。
4.電磁流量計是大用水戶丈量升級的最佳挑選
水是寶貴且不可再生的資源，在發起節能降耗的今天，它需求被有用的丈量和操控。計量的精確和公平，有用的監督和操控，是節約用水、削減浪費的基本手法，供水公司施行精確公平的交易計量、完成大用戶計量和監控，施行區域計量辦法削減漏失，是供水公司提高經濟效益的最直接辦法。電池供電電磁流量計為到達上述目的提供簡單和最直接手法。
在管網供水中，越來越多的流量計用于大用水戶計量、區域計量系統中，以削減漏失率。完成在管網中的漏耗監控，需求對用水量較低的夜間進行監測。
能夠提供雙向的高精度丈量，是漏損檢測的抱負流量計。同時，出色的重復性，確保只有真正的流量驟變才被檢測。
優點
1、微功耗規劃，五節 3.6V 鋰電池，接連作業 5~10 年，并且替換電池方便。
2、顯現器選用 LCD 大屏幕液晶顯現器，可顯現瞬時流量、流速（管道壓力）、正反向累計總量以及報警提示符等多項流量參數。
3、丈量管內無可動及阻力部件，不會發生環繞、阻塞表象，簡直無壓力丟失，可長時間可靠接連作業。
4、丈量規模寬：流速丈量規?？蛇_(dá) 0.05m/s~10m/s。
5、丈量精度高：±0.5% ~ ±1.0%。
6、丈量安穩：丈量精度不受被測介質溫度、壓力、粘度、密度等物理參數變化的影響。
7、具有脈沖輸出及 GSM 無線數據遠傳的功用。
8、具有數據保留功用，最多可保留 1000 組流量數據，并且數據存貯時間之隔可恣意設置以及數據查詢
