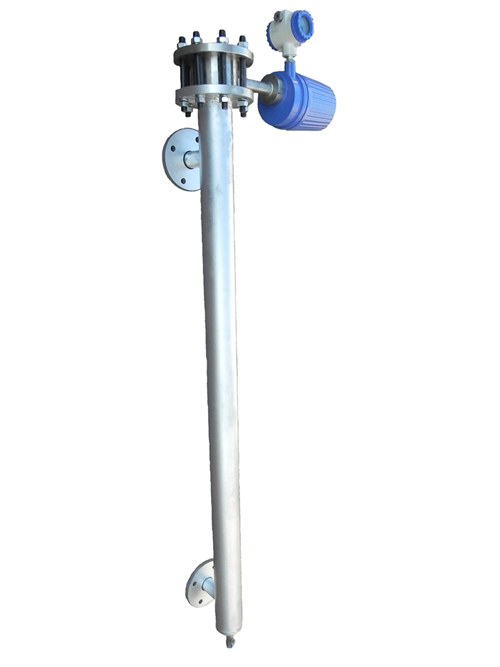

產品名稱：頂?shù)资诫妱?dòng)浮筒液位（界面）變送器 遼陽佳譽儀器儀表
產品型號：UTD-01P11AAN1A
產品報價：￥面議
產品特點：UTD系列電動浮筒液位（界面）變送器有UTD-01型（扭力管式）和UTD-02型（力平衡式）兩種。
頂?shù)资诫妱?dòng)浮筒液位（界面）變送器 遼陽佳譽儀器儀表的詳細資料：
概 述
UTD系列電動浮筒液位（界面）變送器有UTD-01型（扭力管式）和UTD-02型（力平衡式）兩種。UTD-01型電動浮筒當液位改變所引起的浮力的變化量導致扭力管上的負載隨之增加或減少，這種改變是與液位改變量成比例的，扭力管受浮力作用而轉動，帶動差動變壓器的轉子產生同步角位移，同時產生一個與轉子位移成比例的電壓變量，該電壓變量被轉換和放大成一個標準電信號輸出。
UTD-02型電動浮筒，當液位變化時浮筒隨介質的浮力變化而升降，這個浮力作用在前杠桿上，使杠桿系統以軸封模片支點而產生微小偏轉，帶動后杠桿轉動。通過力傳感器將偏移量經信號處理及變送電路轉換成4～20mA標準信號輸出。
該產品可廣泛應用于石油、化工、電力、冶金等行業的各種常壓或承壓容器。
特 點
●連續測量；
●4～20mA標準直流信號；
●可遠距離傳送并與DDZ-II型儀表配套使用；
●安全可靠、高精度、低漂移、抗干擾能力強。
技術參數
|
型 號 |
UTD-01 |
UTD-02 |
|||
|
圖
片 |
|
|
|||
|
精度等級 |
0.5級、1級、1.5級 |
||||
|
供電電壓 |
DC24V |
||||
|
輸出信號 |
二線制4～20mA；智能型4～20mA/HART |
||||
|
出線 口 |
M20×1.5 |
||||
|
負載電阻 |
≤500Ω |
||||
|
環境溫度 |
-40～ |
||||
|
相對濕度 |
≤85％ |
||||
|
工作壓力 |
≤11MPa |
||||
|
介質溫度 |
≤ |
||||
|
防爆等級 |
ExdⅡCT6 |
||||
|
參數調整 |
智能型可現場用272手操器調整參數 |
||||
|
接液材質 |
測量室和法蘭：碳鋼、1Cr18Ni9Ti；浮筒：1Cr18Ni9Ti |
||||
|
法蘭標準 |
JB/82.1-94（平面法蘭）；JB/82.2-94（凸面法蘭）可按用戶要求制造 |
||||
|
防護等級 |
IP65 |
||||
|
關聯設備 |
本安防爆場合需配安全柵 |
||||
|
測量范圍及對被測介質密度要求 |
測量內容 |
液位 |
界面 |
密度 |
|
|
測量范圍 |
300～4000（mm） |
300～4000（mm） |
同界面 |
||
|
被測介質密度 |
密度≥ |
密度差≥ |
密度差≥ |
||
