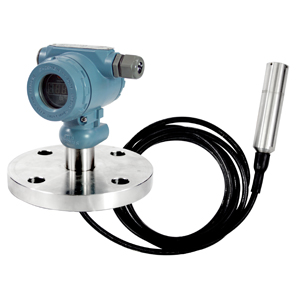

產品名稱：投入式液位變送器MPM416W/426W
產品型號：MPM416W/426W
產品報價：￥面議
產品特點：無
投入式液位變送器MPM416W/426W的詳細資料：
投入式液位變送器MPM416W/426W用途該產品由高性能擴散硅壓阻式壓力傳感器作為測量元件、精度高、體積小、使用方便，直接投入水中，可以測量出變送器末端到液面的液位高度。
適用于石油、化工、電廠、城市供排水、水文勘探等領域的水位和液位的測量與控制。
投入式液位變送器MPM416W/426W工作原理
通過壓阻式壓力傳感器，把與液位深度成正比的液體靜壓力準確測量出來，并經放大電路轉化成標準電流(或電壓)信號輸出，建立起輸出電信號與液體深度的線性對應關系，實現對液體深度的測量。
投入式液位變送器特點
1、MPM416W為分體式結構。投入液體中的傳感器部分為全密封不銹鋼結構，電子線路部分殼體為鑄鋁結構，安裝于方便接線的地方，便于調校和接線
2、MPM426W為一體化結構，傳感器與放大電路均在不銹鋼全密封殼體內，無需外部調校
3、傳感器部分的外殼方的等級為IP68，接線盒的防護等級為IP65
4、防爆型MPM416W/426W產品符合GB3836.4標準的ExiaIICT6要求，取得了防爆合格證
技術參數：
|
測量范圍
|
1 , 2 , 5 , 10 , 20 , 50 , 100 , 200 mH2O | ||
|
允許過壓
|
2倍滿量程壓力 | ||
|
精確度誤差
(非線性+重復性+遲滯) |
0.25%FS(典型) , 0.5%FS(最大) | ||
|
穩定性誤差
|
量程>20mH2O
|
0.1%FS(典型)
|
0.2%FS(最大)
|
|
量程≤20mH2O
|
10mmH2O(典型)
|
20mmH2O(最大)
|
|
|
溫度漂移
|
|
零點漂移,%FS/℃ | 靈敏度漂移,%FS/℃ |
|
量程>10mH2O
|
O.005(典型),0.01(最大) | O.02(最大) | |
|
量程≤10mH2O
|
O.01(典型),0.02(最大) | O.02(最大) | |
|
量程≤5mH2O
|
O.015(典型),0.03(最大) | O.02(最大) | |
|
量程≤2mH2O
|
O.025(典型),0.05(最大) | O.02(最大) | |
|
使用溫度范圍
|
-10~80℃；本安型:-10~70℃ | ||
|
貯存溫度范圍
|
-40~100℃ | ||
|
傳輸方式
|
二線 | 三線 | 三線 |
|
電源電壓
|
15~30VDC(本安型經安全柵供電) | 15~28VDC | 15~28VDC |
|
輸出信號
|
4~20mADC | 0~10/20mADC | 0/1~5/10VDC |
|
負載(Ω)
|
<(U-15V)/0.02A | <(U-15V)/0.02A | >5K |
|
結構材料
|
殼體： 不銹鋼1Cr18Ni9Ti
|
O型圈：氟橡膠
|
|
|
膜片：不銹鋼316L
|
重量：約200克
|
||
|
橡膠套管：丁腈橡膠
|
外殼防護等級：IP68
|
||
|
電纜：Φ7.5mm聚乙烯(或聚氨脂)通氣電纜
|
防爆等級：ExiaIICT6
|
||
