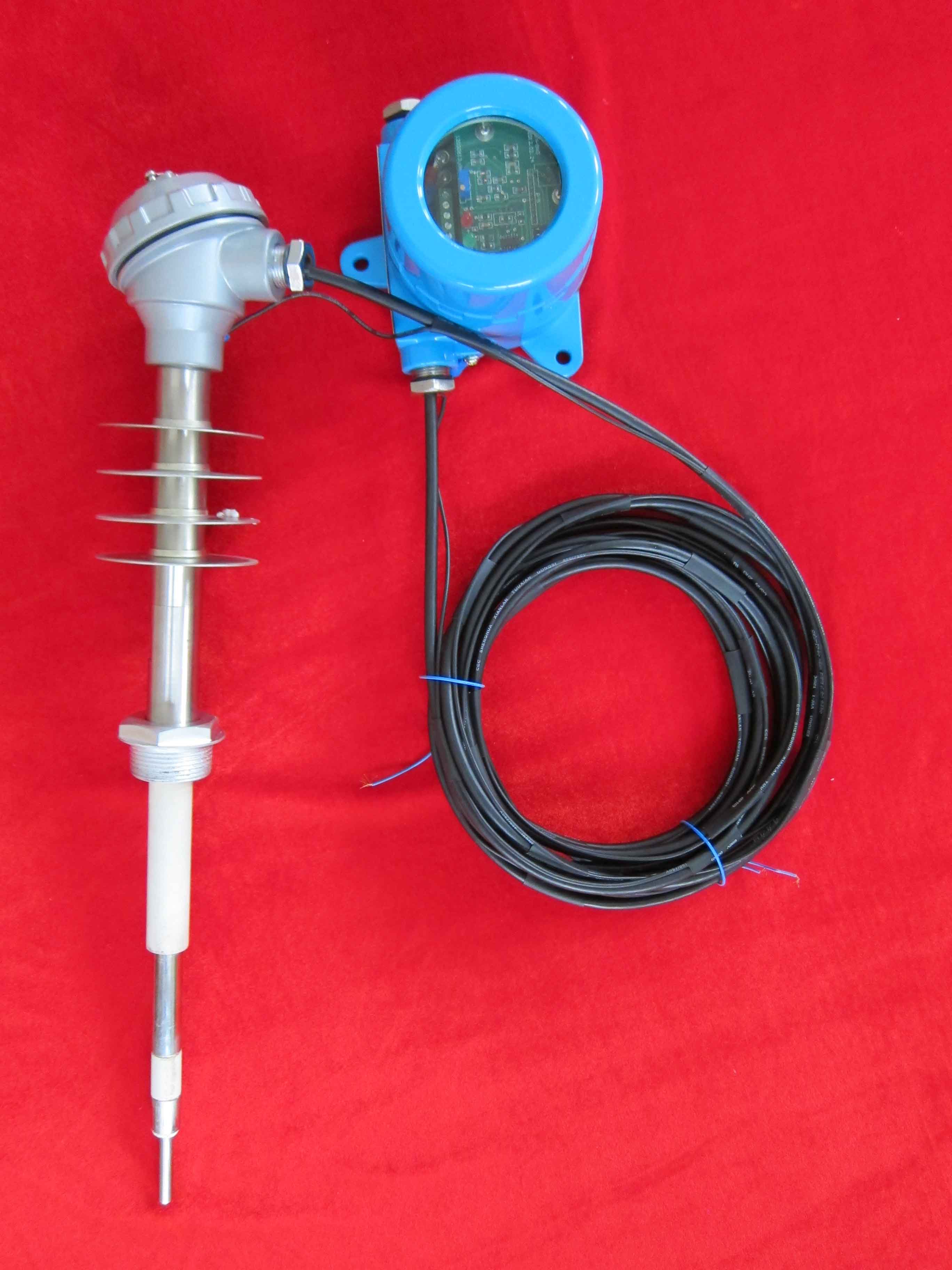

產品名稱：分體式射頻導納物位計
產品型號：分體式
產品報價：￥面議
產品特點：是基于射頻(RF)電容技術。將一個無線電頻率施加在探頭上，通過連續的分析，確定由周圍環境造成的影響。
分體式射頻導納物位計的詳細資料：
一 工作原理
1. 分體式系列射頻導納物位計是利用高頻技術，由電子線路產生一個小功率射頻信號于探頭上，探頭作為敏感元件，將來自物位改變引起的信號變化反饋給電子線路；該信號的幅度及相位經與基準信號比較處理后，驅動輸出電路發出報警信號，從而達到檢測料倉有無物料。
2. 分體式系列射頻導納物位計采用三端Cote – Shield 技術，可大大減少探測極棒上粘附物料對控制作用的影響。電子線路中產生的高頻信號，一路直接送往探測電極的屏蔽端上，另一路經過補償環節及電壓跟隨器送往探測電極上。由于二組信號其大小相位基本相同。故當有物料粘附在探頭上時，由于保護套與倉壁之間構成一個電容，所以加在保護套上的高頻信號就會使該電容趨向飽和，以致探頭上的高頻信號就無法通過粘附層流入容器壁，當容器內大量物料接觸探頭時，探頭上的電流繞過飽和區流向容器壁，從而產生有物料存在的信號。
工作電源：24VDC；220VAC
相對濕度：≤85%
輸出信號：兩組常開、常閉觸點
觸點容量：AC220V，5A; DC24V，3A
環境溫度范圍：-40℃~+60℃
介質溫度：-180℃~+500℃
延遲時間：0.2S（0.2~30S可調）
防護等級：IP65
探頭材質：316不銹鋼、四氟乙烯、高溫塑料、陶瓷
防爆等級：ExdIIBT4
連接方式：3/4″NPT螺紋；3/4″管螺紋；法蘭（可選）；1 – 1/ 2″管螺紋
安裝方式：頂裝、側裝
三 外形結構圖
1.整體型結構圖

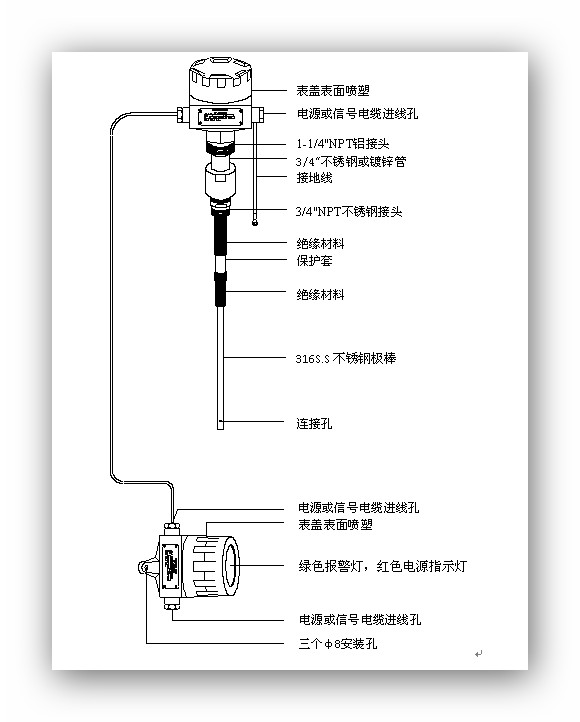

2.分體型結構圖
四 訂貨須知
提供被測物料名稱、密度、倉內溫度、壓力，除標準型外其他探頭特殊要求請注意明。
