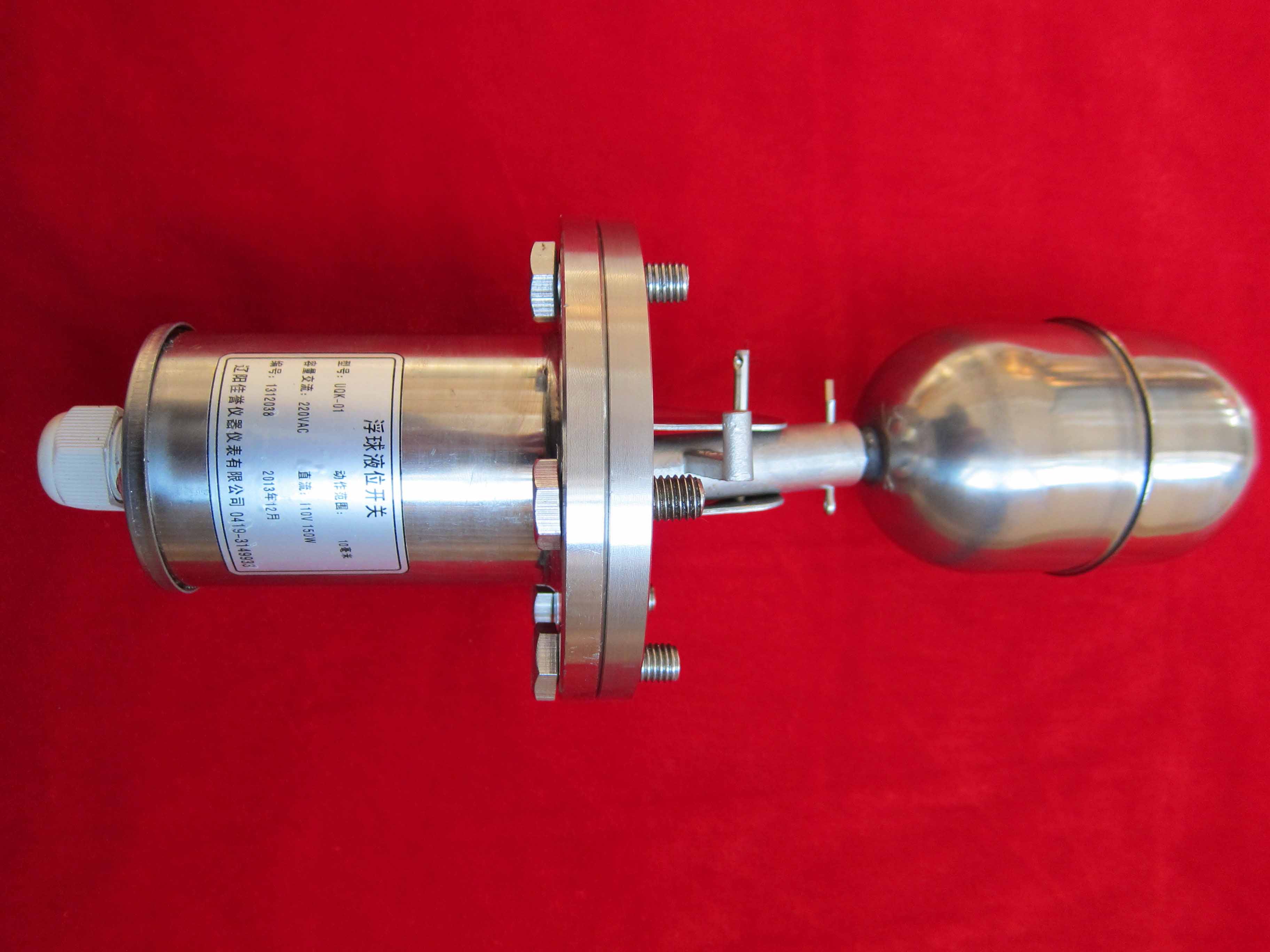

產品名稱：多點有級可調浮球液位控制器
產品型號：
產品報價：￥面議
產品特點：UQK系列浮球液位開關是由兩個互不相通的測量部分和輸出部分組成。當被測液位發生變化時，浮球隨之變化，從而使端部磁鋼上、下擺動。根據磁鋼同性相斥原理，使安裝在外殼內的磁鋼反向擺動，使觸點接通或斷開。輸出接點信號，實現對液位的控制。
多點有級可調浮球液位控制器的詳細資料：
一 概述
UQK系列浮球液位開關是由兩個互不相通的測量部分和輸出部分組成。當被測液位發生變化時，浮球隨之變化，從而使端部磁鋼上、下擺動。根據磁鋼同性相斥原理，使安裝在外殼內的磁鋼反向擺動，使觸點接通或斷開。輸出接點信號，實現對液位的控制。浮球液位開關可廣泛應用于石油、化工、電力、鋼鐵、造紙和食品等行業的各種開口或密閉容器內介質液位或界位的控制、報警。
二 特點
●結構簡單、安裝方便、容易控制；
●無電路、報警準確、適用范圍廣；
三 技術參數
|
工作壓力 |
標準型1.6MPa；特殊型4.0MPa |
|
工作溫度 |
-40～150℃ |
|
介質密度 |
＞0.65g/cm3 |
|
觸點容量 |
AC220V 3A |
|
防護等級 |
IP65 |
|
材 質 |
接液部分1Cr18Ni9Ti |
|
出 線 口 |
M20×1.5 |
|
防爆標準 |
ExdⅡBT4（隔爆型） |
四 規格型號
|
型 號 |
動作界限 |
調整方式 |
安裝方式 |
|
UQK-01 |
10 |
不可調 |
水平 |
|
UQK-02 |
25～550 |
有級可調 |
水平 |
|
UQK-03 |
8～1000 |
無級可調 |
垂直 |
五 安裝及接線說明
|
儀表接線 |
法蘭圖 |
|
|
|
1、UQK型浮球液位開關采用非標準凸面法蘭與被控容器相連接，用戶在安裝時，應根據圖示凸面法蘭尺 寸配置相應的法蘭。
2、UQK-01型和UQK-02型浮球液位開關為水平方向的安裝形式，UQK-03型浮球液位開關為垂直方向的安裝 形式。
3、UQK-03型浮球液位開關的安裝時，因?yàn)槠涓∏蛑睆酱笥诜ㄌm直徑，故容器蓋應為可以拆裝。（現本公 司改進后有免拆容器蓋浮球）
4、UQK-02型浮球液位開關的動作范圍的整定屬有級調整，最大動作范圍為550毫米。動作范圍調整方法 ：在使用時可能通過調節位于球?qū)?桿上、下二定位螺釘相對位置（改變浮球擺動角）或拆下開口銷 接換不同長度的連桿（改變浮球擺半徑）來達到。
5、UQK-03型浮球液位開關的動作范圍的整定屬無級調整，最大動作范圍為1000毫米。動作范圍調整方法 ：在使用時可以通過改變浮球?qū)驐U上、下二定位螺釘?shù)南鄬ξ恢眉案軛U上的平衡塊來達到。
6、液位開關是非防水型結構，不宜在室上露天場合使用。（不銹鋼戶外型可以在戶外使用）
7、液位開關安裝時應在金屬外殼可靠接地（一般可接在法蘭上）以確保用電安全。
8、被控介質不應含有導磁雜質，并且液面的波動頻率不能太大。
9、使用中的儀器應定期進行檢查。（至少每半年維護一次）
